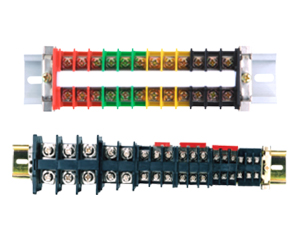

中文版JHY1系列组合型接线端子
| 概述 绝缘材料采用PC聚碳酸酯阻燃(PPO)，安装导轨采用Th35mm型使用，金属件导电片采用方组合螺钉压接，片状结构，额定电压660V，连接导线截面0.5～150mm2 ，适用范围较广。 |
|
|
|
|
| 型号 规格 |
外形尺寸mm | 连接导线 范围 mm2 |
额定 电流A |
接线 螺钉 |
额定截面 mm2 |
配用 端头 | |||
| B |
H | 厚 | 外形图 | ||||||
| JHY1-9 | 32 | 29 | 7.5 | 1 | 0.5～1 | 9 | M2.5 | 1 | TU1型 TO1型 |
| JHY1-16 | 38 | 34 | 8 | 0.75～1.5 | 16 | M3 | 1.5 | ||
| JHY1-25 | 43 | 36 | 10 | 0.75～2.5 | 25 | M4 | 2.5 | ||
| JHY1-32 | 43 | 38 | 12 | 1～4 | 32 | M5 | 4 | ||
| JHY1-63 | 51 | 42 | 16 | 2.5～10 | 63 | M6 | 10 | ||
| JHY1-100 | 62 | 49 | 20 | 2 | 2.5～25 | 100 | M6 | 25 | |
| JHY1-150 | 71 | 55 | 25 | 10～35 | 150 | M8 | 35 | ||
| JHY1-200 | 90 | 64 | 35 | 25～75 | 200 | M10 | 75 | ||
| JHY1-300 | 90 | 64 | 35 | 50～100 | 300 | M10 | 100 | ||
