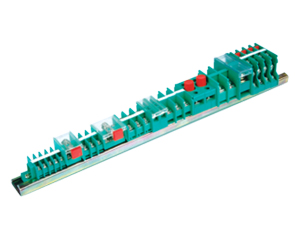

中文版JF5系列组合型接线端子
| 概述 绝缘材料采用聚碳酸酯, PBT, 绝缘性能好, 阻燃耐湿、耐老化，120℃以下安全工作，额定工作电压660V, 金属结构件采用组合螺钉压接技术, 连接导线额定截面积为 0.5～50mm2 ，G型导轨安装。很适用于机电行业中开关板电控柜内的主回路及二次回路导线的过渡连接。 |
| JH(JF5)外形尺寸及技术参数 |
|
|
|
|
|
|
|
|
| 型号 规格 |
外形尺寸mm | 额定电流A | 额定截面mm2 | 配用端头 | |||
| B |
H | A | 外形图 | ||||
| JF5-1.5/1 | 31 | 39 | 10 |
1 | 17.5 | 1.5 | TU1-1/3 TU1-1.5/3 TO1-1/3 TO1-1.5/3 |
| JF5-1.5/2 | 19.5 | ||||||
| JF5-1.5/3 | 28.5 | ||||||
| JF5-1.5/5 | 46.5 | ||||||
| JF5-1.5/2L | 35 | 19.5 | 2 | ||||
| JF5-1.5/3L | 28.5 | ||||||
| JF5-1.5B | 31 | 38.5 | 11 | 8 | |||
| JF5-2.5/1 | 36 | 41 | 12 | 1 | 24 | 2.5 | TU1-1/4 TU1-1.5/4 TU1-2.5/4 TO1-1/4 TO1-1.5/4 TO1-2.5/4 |
| JF5-2.5/2 | 24.5 | ||||||
| JF5-2.5/3 | 36 | ||||||
| JF5-2.5/5 | 59 | ||||||
| JF5-2.5/2L | 39.5 | 24.5 | 2 | ||||
| JF5-2.5/3L | 36 | ||||||
| JF5-2.5S1 | 42 | 47.5 | 36 | 3 | |||
| JF5-2.5S2 | 47 | 26 | 4 | ||||
| JF5-2.5S3 | 41 | 48.5 | 12.5 | 5 | |||
| JF5-2.5RD | 46 | 58 | 19 | 6 | |||
| JF5-2.5JD | 36 | 46 | 11.5 | 7 | |||
| JF5-2.5B | 41.5 | 11 | 8 | ||||
| JF5-6/1 | 45 | 48.5 | 16 | 1 | 41 | 6 | TU1(TO1)-2.5/5～6/5 |
| JF5-6/2 | 32 | ||||||
| JF5-10/1 | 51 | 50 | 18 | 57 | 10 | TO1-4/6～10/6 | |
| JF5-10/2 | 36 | ||||||
| JF5-10/5 | 92 | ||||||
| JF5-25/1 | 61 | 60 | 25 | 101 | 25 | TO1-10/8～25/8 | |
| JF5-25/2 | 50 | ||||||
| JF5-50/1 | 70 | 62 | 30 | 150 | 50 | TO1-16/10～50/10 | |
