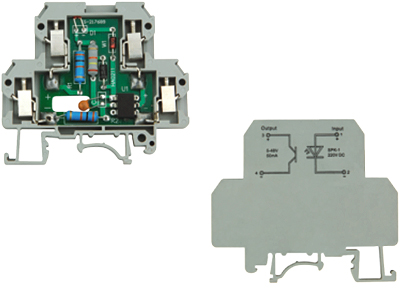

中文版JHK-1光电耦合型接线端子排
| 概述 利用普通接线端子和装电子器件，实现光电传输耦合，使输入信号与输出信号在电气上隔离，同是真有信号指示等功能。 随着自动化程度的提高，控制回路和现场电路之间的隔离技术日益显示出重要性。 作为自动控制的核心，控制单元的必须与各传感器、执行器可靠地隔离开，以免干扰，由于光电耦合有以下优点，因此在实际中的应用日溢广泛。 1、信号消耗小，切换频率高； 2、无机械动作，无触点抖动，磨报切换寿命长，绝缘电压高； 3、不怕振动； 4、体积不受位置限制，接线方便。 |
 |
| 技术数据 |
| 参数 型号 | JHK-1 110V(DC) | JHK-1 220V(DC) | JHK-1 110V(AC) |
| 额定输入电压 |
110Vdc+10%~-20% |
220Vdc+10%~-20% |
220Vac+10%~-20% |
| 输入电流 | 3mA | 1.7mA | 1.8mA |
| 输出电压 | 5~48Vdc | 5~48Vdc | 5~48Vdc |
| ******输出电流 | 50mA | 50mA | 50mA |
| 最小输出电流 | 50mA | 50mA | |
| 最高动作频率脉冲比1:2 | 20HZ | 20HZ | 20HZ |
| 吸动延迟 | 17.4ms |
20ms | 20ms |
| 返回滞后 | 27.4ms | 20ms | 20ms |
| 负载压降 | <1.6V | <1.6V | <1.6V |
| 附件 |
| 档板 | JHK-G | JHK-G | JHK-G |
| 标记号 |
ZB3 |
ZB3 |
ZB3 |
